91免费在线下载污膜斷裂破壞大多和那些因素有關
工程中91免费在线下载污膜施工斷裂破壞的原因，經過各種工程的施工經驗，實際上91免费在线下载污膜斷裂與91免费在线下载污膜種類、91免费在线下载污膜厚度、焊接機熱鍥溫度、焊接速度、當地氣候溫度及風力影響。
現場與室內焊接件經測試，斷裂破壞大多發生在緊靠焊接接縫的非焊接部位。 我國普遍采用熱鍥焊機進行焊接施工，許多工程的現場取樣測試表明，大多數斷裂也發生在焊縫邊緣的非焊接部位，準確地說，就是緊靠焊縫的部位。 這表明，盡管國內外采用焊機的型號和性能有所不同，采用的焊接參數也不相同，各地的氣候環境更有差異，但破壞的現象基本相同。 產生這種現象的原因，通過各自的研究提出了不同的解釋。 有的認為是由接縫邊緣的集中應變引起的，其中包括在接縫邊緣產生擦痕；有的認為焊接高溫對接縫邊緣部位產生影響，這種影響包括厚度的減薄、材料的硬化。 作者認為，熱鍥體高溫對接縫邊緣部位產生硬化作用，使強度增加，而上下片膜材經熱鍥熔化部位實際上有可能不嚴格重合，處在重合區外麵極小的一部分就成為薄弱帶，斷裂首先從該處發生，強度小於原材料，約為原材料的85%~95%。 而嚴格重合的接縫，盡管斷裂處仍發生在接縫邊緣處，但由於經高溫硬化，其強度約大於焊接前的5%~15%，延伸率有所降低。

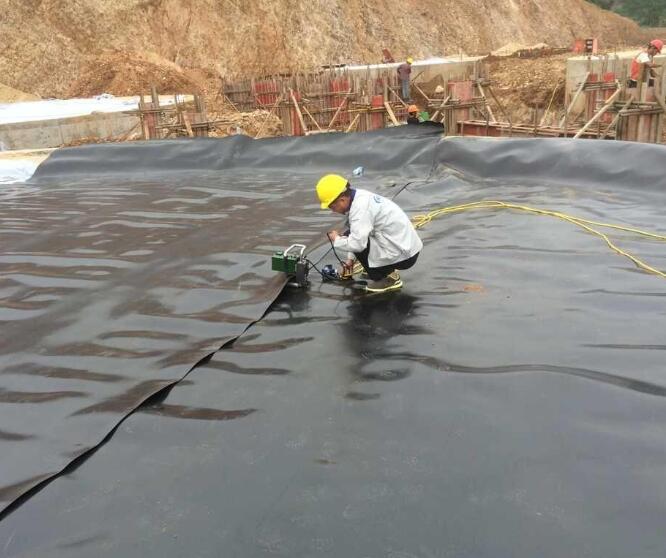

實際上，對於一定型號的熱鍥焊機和一定的91免费在线下载污膜種類及厚度，熱鍥溫度、焊接速度、滾筒壓力等焊接參數的選擇，還受到當地大氣溫度和風力的影響。
91免费在线下载污膜拚接工藝，應盡量避免拾遺補漏，尤其對於焊接工藝，盡量減少漏焊、虛焊，以及一條焊縫有多次停頓點。盡管這些缺陷被檢查出可以補焊，但手持焊槍的焊接質量遠不如焊機的焊接質量。
首頁
電話
QQ
聯係
